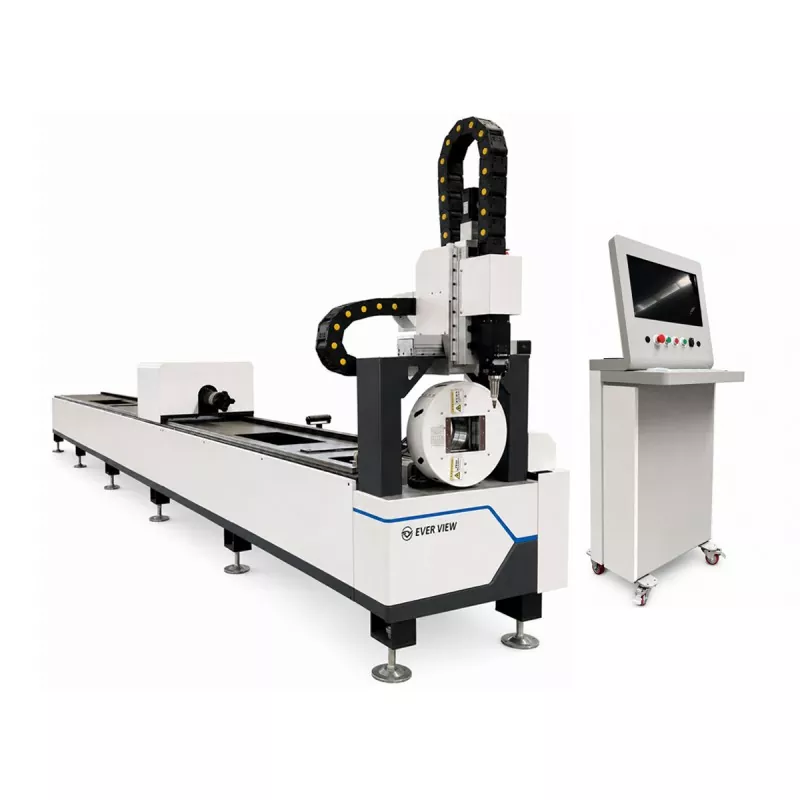

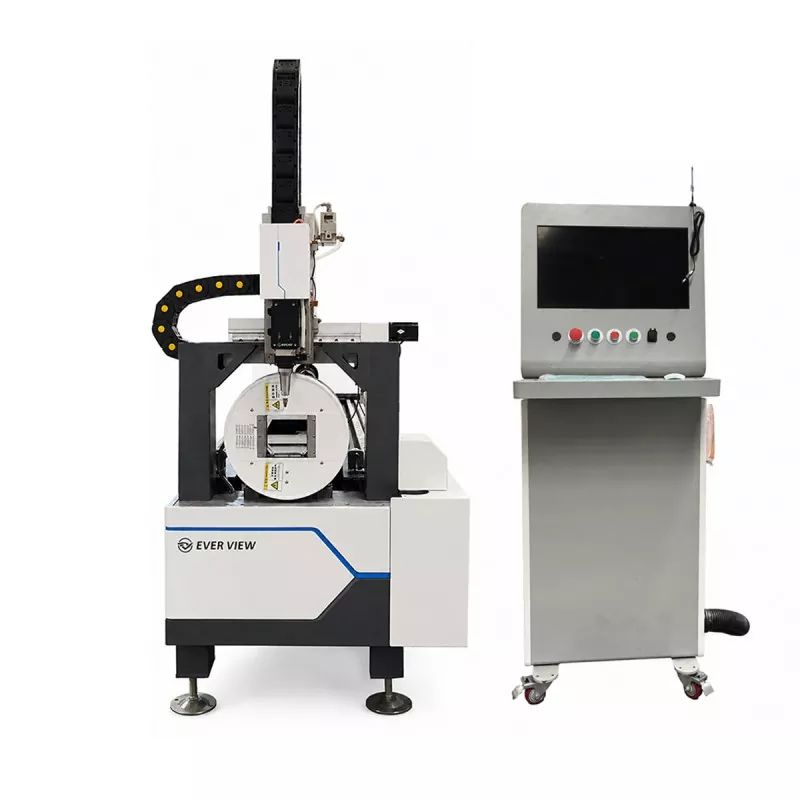

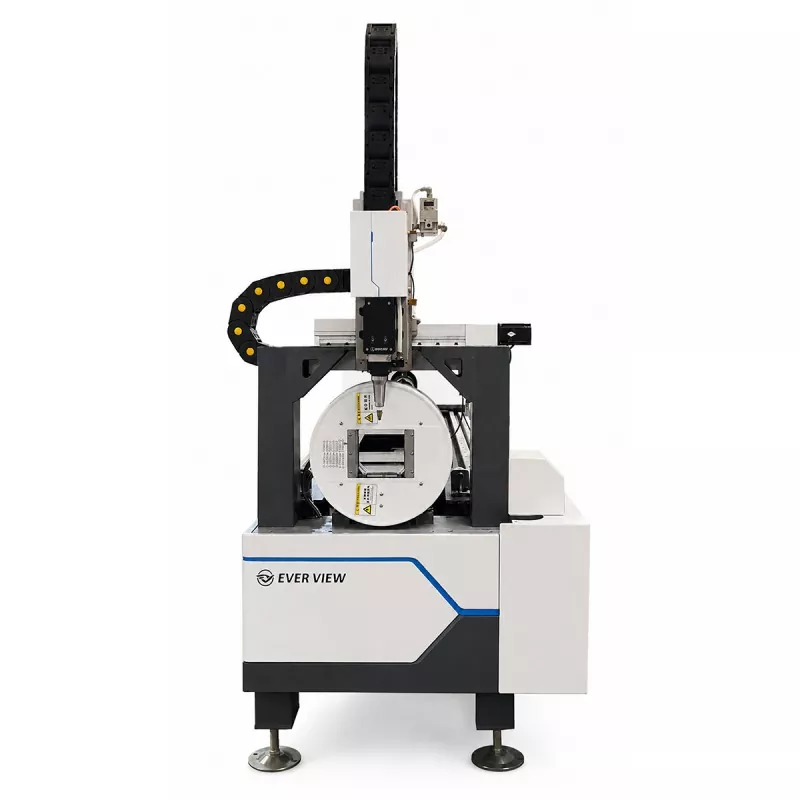

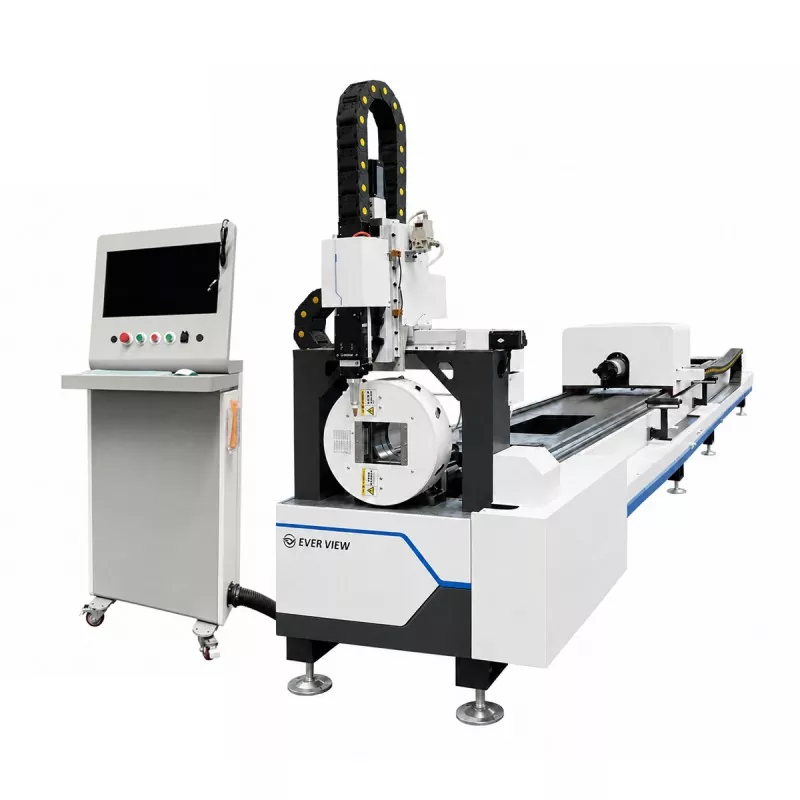

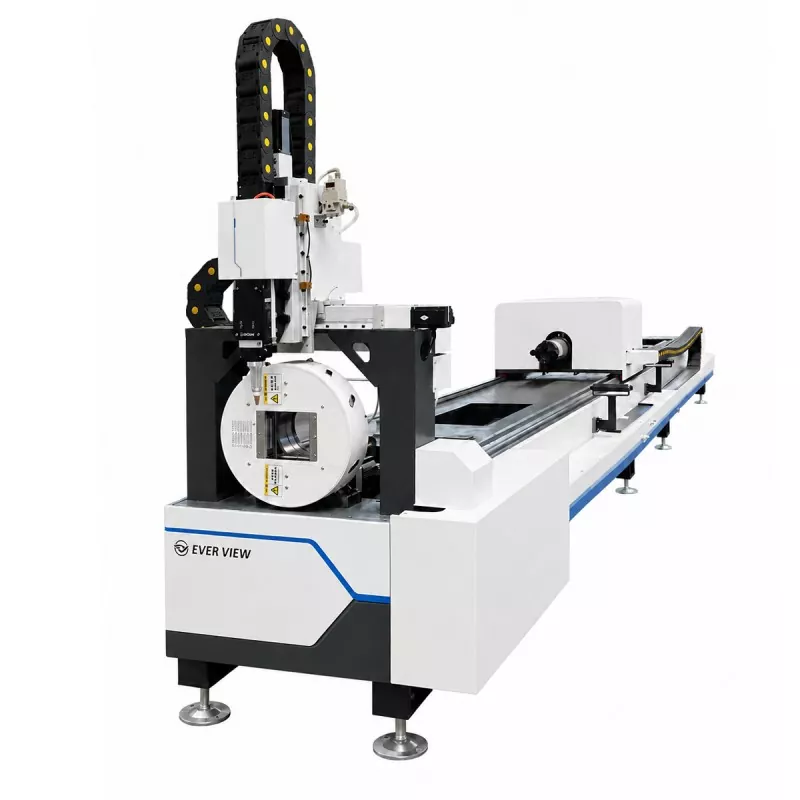

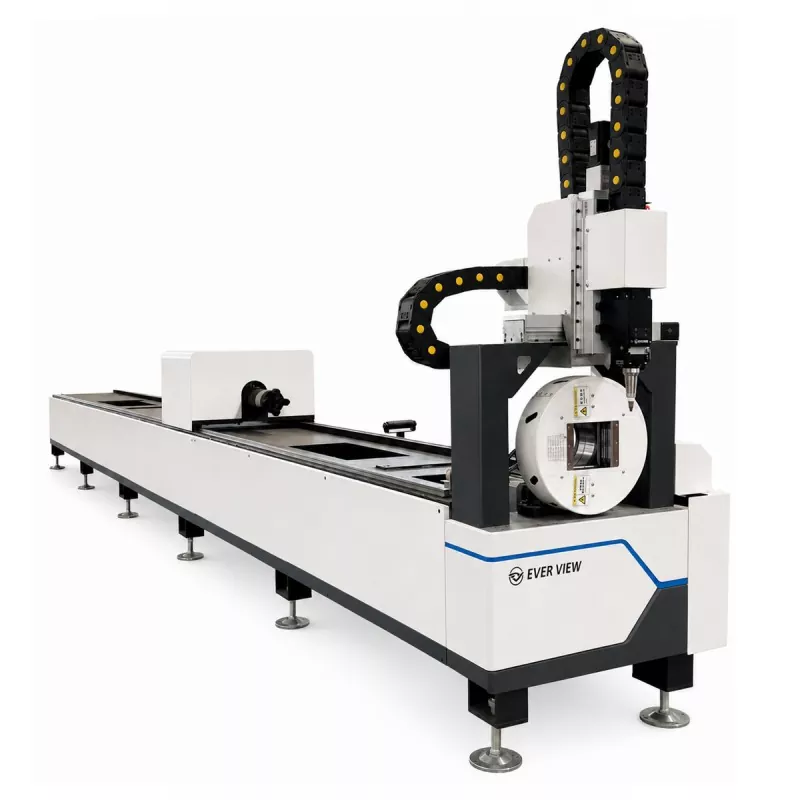

Tagliatubi laser a fibra economica

L'economica tagliatubi laser a fibra può eseguire il taglio di tubi, il taglio di fori, l'esecuzione di scanalature, il taglio di contorni e la rifilatura delle estremità in un processo programmato. È adatto per mobili metallici, attrezzature per il fitness, componenti automobilistici, macchine agricole, strutture edili e fabbricazione generale di metalli.

Inviaci le dimensioni, il materiale, lo spessore, la lunghezza e il disegno del tubo per la configurazione della macchina e la valutazione del taglio.

Dettagli del prodotto

Pratico taglio laser tubi da 3kW

La macchina da taglio laser per tubi a fibra economica EVER VIEW è progettata per gli acquirenti che necessitano di una lavorazione affidabile dei tubi senza inutili complessità di sistema. La sorgente laser da 3 kW fornisce un equilibrio pratico tra capacità di taglio, costi operativi e flessibilità dell'applicazione.

Per riferimento, un sistema da 3 kW configurato correttamente può in genere tagliare pareti di tubi in acciaio al carbonio fino a circa 10–12 mm e pareti di tubi in acciaio inossidabile fino a circa 5–6 mm in condizioni adeguate. Queste cifre sono valori di riferimento e non limiti garantiti. I risultati effettivi dipendono dal profilo del tubo, dalla qualità del materiale, dalla pressione del gas, dalla scelta dell'ugello, dalla velocità di taglio, dai requisiti di qualità del bordo e dalla configurazione della macchina.

È adatto alle officine che accedono al taglio laser dei tubi, alle fabbriche che aggiungono apparecchiature dedicate alla lavorazione dei tubi e ai produttori che gestiscono ordini di lotti piccoli o medi.

Spessore di taglio di riferimento per materiale

I seguenti valori sono intervalli di riferimento generali per le applicazioni dei tubi comuni:

Lo spessore massimo pratico può essere inferiore per tubi di piccolo diametro, profili complessi, produzione ad alta velocità o severi requisiti di qualità dei bordi. Si consiglia di effettuare una prova di taglio utilizzando il tubo reale dell'acquirente prima della conferma finale.

Velocità di taglio di riferimento per materiale

La velocità di taglio varia in base allo spessore della parete, alla qualità del materiale, alla forma del tubo, al gas di taglio, al diametro dell'ugello, alla posizione focale e alla qualità del bordo richiesta. I seguenti valori sono intervalli di riferimento generali per sezioni diritte di materiali di tubi comuni:

Queste velocità servono solo per una valutazione preliminare. Il taglio di fori, l'esecuzione di scanalature, gli angoli acuti, i piccoli contorni e la rifilatura delle estremità richiedono normalmente velocità inferiori rispetto al taglio in linea retta. Gli acquirenti dovrebbero valutare sia la velocità di taglio che la qualità del bordo finito quando confrontano le configurazioni della macchina.

Confronto con altre opzioni di potenza laser

La potenza del laser dovrebbe essere selezionata in base allo spessore del materiale richiesto, alla velocità di produzione e al carico di lavoro piuttosto che in base alla sola potenza massima.

Rispetto ad una macchina da 2kW, il modello da 3kW garantisce generalmente un range di lavorazione più ampio e una produttività più elevata per tubi di medio spessore. Rispetto ad una macchina da 4kW, offre solitamente un investimento inferiore e un funzionamento più economico, rinunciando ad una certa velocità e alla capacità massima di spessore.

Per gli acquirenti che lavorano principalmente tubi per mobili a parete sottile, un sistema da 2 kW può essere sufficiente. Per ordini misti che coinvolgono tubi in acciaio al carbonio e acciaio inossidabile di medio spessore, 3kW è spesso una scelta pratica. Per la produzione continua di tubi più spessi o ordini di grandi volumi, una configurazione da 4 kW può fornire una migliore produttività.

Dimensioni del tubo e gamma di materiali

L'economica macchina per il taglio di tubi laser a fibra supporta profili speciali rotondi, quadrati, rettangolari e selezionati in base alla configurazione finale. I materiali applicabili possono includere acciaio al carbonio, acciaio inossidabile, acciaio zincato, alluminio e altri metalli tagliabili al laser.

L'intervallo di taglio effettivo dipende dalla qualità del materiale, dallo spessore della parete, dal profilo del tubo, dal gas di taglio, dalla qualità del bordo richiesta e dalla velocità di produzione.

Flessibilità produttiva

La programmazione digitale consente agli operatori di modificare le lunghezze dei tubi, le posizioni dei fori, i contorni e le forme delle estremità senza preparare attrezzature meccaniche dedicate per ogni progetto. Ciò rende la macchina adatta alla produzione ripetuta, alla fabbricazione personalizzata, ai prototipi e agli ordini misti.

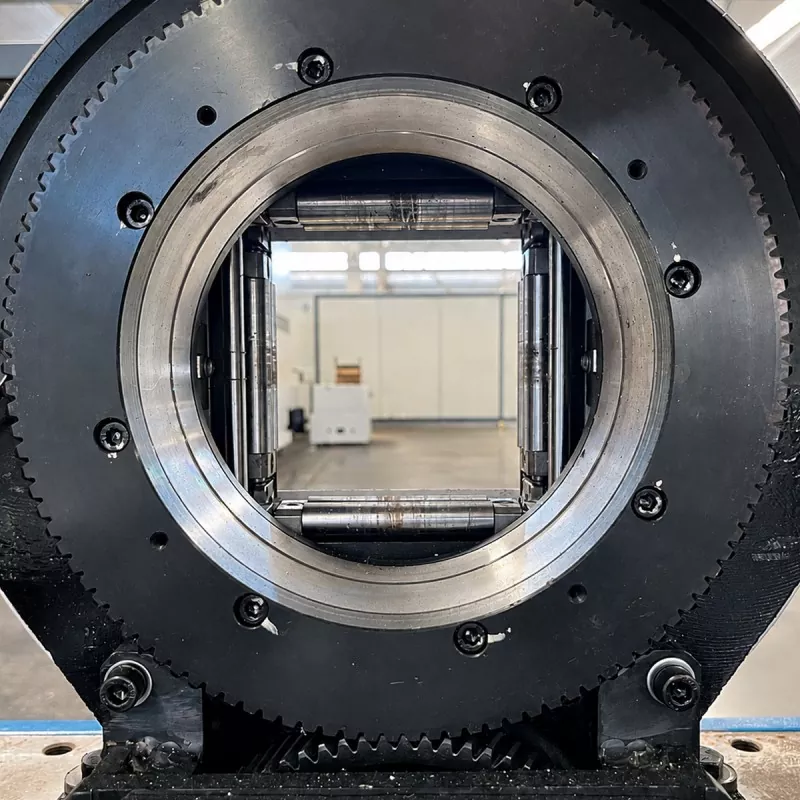

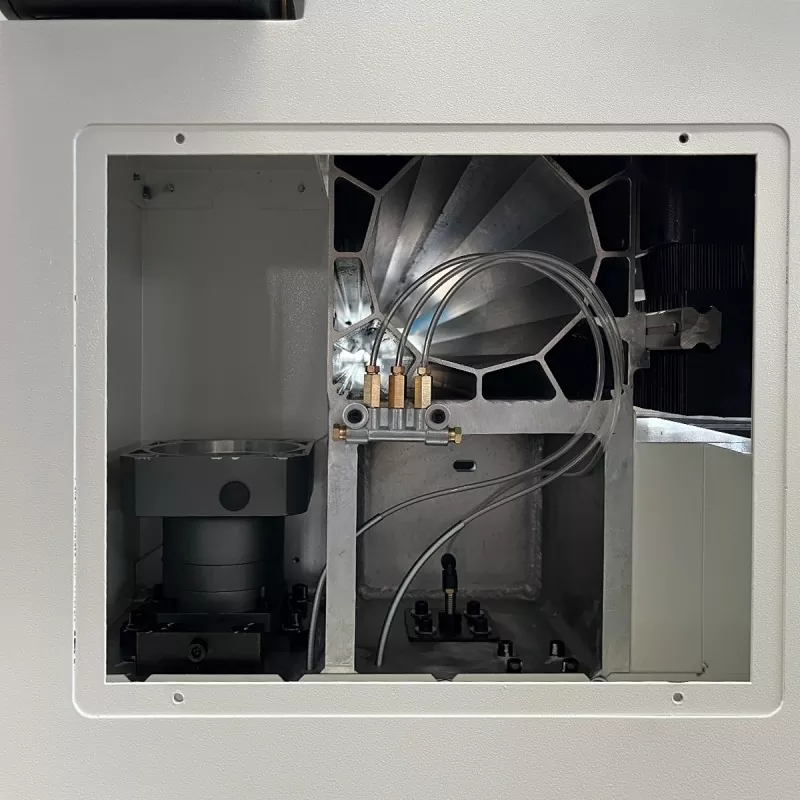

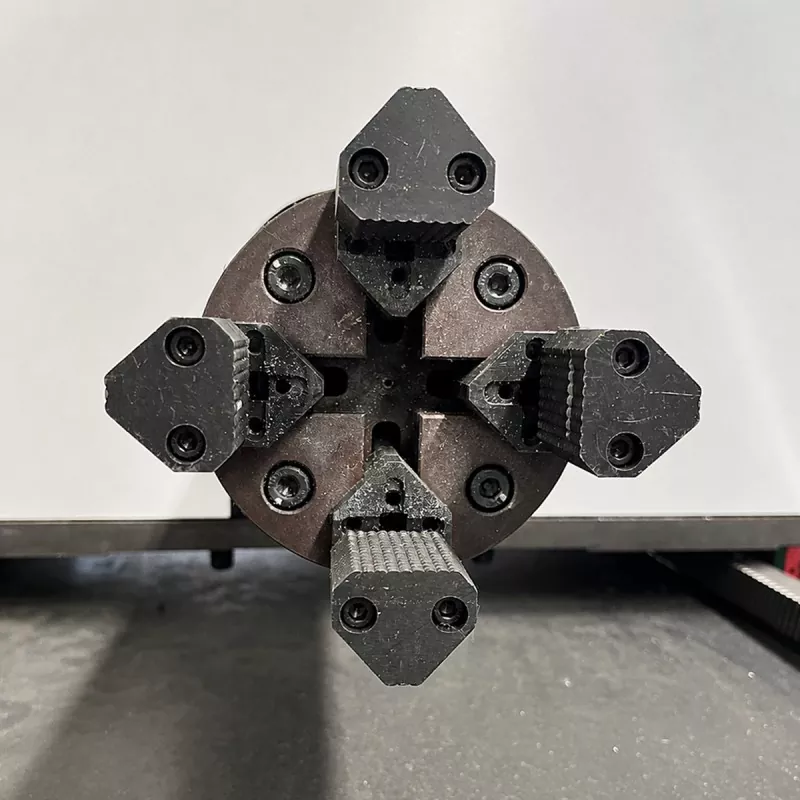

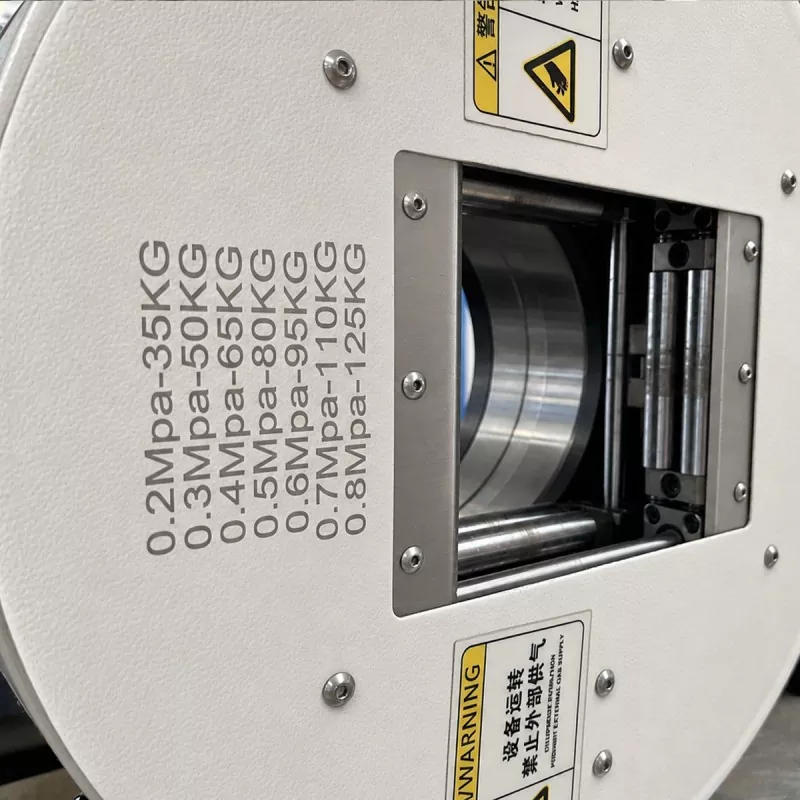

Sistema di mandrino universale

Il mandrino universale accoglie tubi tondi e quadrati, contribuendo a ridurre i cambi di fissaggio tra i diversi pezzi. Il bloccaggio stabile supporta il taglio accurato di fori, fessure, contorni e tagli attorno a più lati del tubo.

La velocità del mandrino può raggiungere fino a 120 giri al minuto.

Operazioni secondarie ridotte

Per i pezzi adatti, la macchina può combinare preparazione, taglio, foratura, scanalatura e rifilatura delle estremità in un unico processo programmato. Ciò può ridurre la marcatura manuale, il bloccaggio ripetuto, i trasferimenti del pezzo e la lavorazione secondaria.

Il miglioramento effettivo dipende dalla geometria del tubo, dal materiale, dal volume di produzione e dal flusso di lavoro esistente.

Aree di applicazione

L'economica macchina per il taglio di tubi con laser a fibra è adatta per applicazioni di mobili in metallo come tavoli, sedie, scaffalature, reti di letti e altri componenti tubolari di mobili.

Per le attrezzature per il fitness, può lavorare telai, staffe, supporti e parti di collegamento utilizzate nelle attrezzature da palestra.

Nella produzione di componenti automobilistici, può essere utilizzato per strutture tubolari selezionate, staffe, supporti e parti fabbricate di veicoli.

Per le macchine agricole, le applicazioni tipiche includono telai, protezioni, supporti e componenti di collegamento.

Nella produzione di strutture edili, può lavorare tubi strutturali, corrimano, supporti e componenti di strutture.

Per la lavorazione generale dei metalli, la macchina è adatta per parti personalizzate, prototipi, produzione a contratto e ordini misti.

Caratteristiche di funzionamento e manutenzione

La macchina fornisce l'accesso all'area di carico, al sistema del mandrino e alla zona di taglio per il funzionamento e l'ispezione quotidiana. Gli operatori possono modificare i programmi in base ai disegni di produzione, il che è utile per i produttori con frequenti cambi di prodotto.

La manutenzione ordinaria dovrebbe includere l'ispezione e la pulizia del mandrino, dei componenti della guida, della protezione della testa di taglio, del sistema di raffreddamento, del sistema del gas, dei punti di lubrificazione e dei collegamenti elettrici. Gli ugelli, le lenti protettive e gli altri materiali di consumo devono essere controllati e sostituiti quando necessario.

Configurazione della macchina

La configurazione finale dovrebbe essere selezionata in base all'applicazione effettiva piuttosto che alla sola potenza del laser.

Prima di richiedere un preventivo, gli acquirenti devono confermare la forma e le dimensioni del tubo, la dimensione massima e minima del tubo, la lunghezza del tubo, lo spessore del materiale e delle pareti, il volume di produzione previsto, i disegni tipici delle parti, la velocità di taglio richiesta, i requisiti di qualità dei bordi, lo spazio dell'officina e l'alimentazione elettrica, il gas da taglio e le attrezzature ausiliarie.

Si consiglia un campione di taglio basato sul materiale e sui disegni effettivi dell'acquirente prima della selezione dell'attrezzatura finale.

Specifiche tecniche

Lo spessore e la velocità di taglio finali devono essere confermati in base al materiale, alle dimensioni del tubo, allo spessore della parete, al gas di taglio, alla qualità del bordo richiesta e all'obiettivo di produzione.

Domande frequenti

Quali materiali può lavorare la macchina?

Può essere configurato per acciaio al carbonio, acciaio inossidabile, acciaio zincato, alluminio e altri metalli adatti al taglio laser. La capacità effettiva dipende dalla qualità del materiale, dallo spessore, dal profilo del tubo, dal gas di taglio e dai requisiti di qualità del bordo.

Qual è lo spessore massimo di taglio?

Come riferimento generale, il modello da 3 kW può lavorare pareti di tubi in acciaio al carbonio fino a circa 10–12 mm e pareti di tubi in acciaio inossidabile fino a circa 5–6 mm in condizioni adeguate. Questi valori non sono limiti universali. Le prestazioni effettive devono essere confermate mediante test con il materiale dell'acquirente, le dimensioni del tubo e la qualità dei bordi richiesta.

Quale velocità di taglio può raggiungere la macchina?

Per i comuni tubi sottili e di medio spessore, le velocità di riferimento possono variare da circa 0,5 a 8 m/min a seconda del materiale e dello spessore. Ad esempio, l'acciaio al carbonio da 2 mm può raggiungere circa 4–8 m/min, mentre l'acciaio inossidabile da 6 mm può funzionare a circa 0,5–1,2 m/min. Il taglio di fori, l'esecuzione di scanalature, gli angoli e i contorni complessi richiedono generalmente velocità inferiori.

Quali forme di tubi può tagliare?

L'applicazione standard comprende tubi tondi, quadrati e rettangolari. Possono anche essere possibili profili speciali selezionati dopo aver confermato le loro dimensioni e i requisiti di bloccaggio.

Qual è la dimensione massima del tubo?

Il diametro massimo del tubo è 120 mm e la lunghezza massima del tubo è 6100 mm. L'intervallo utilizzabile deve essere confermato in base alla forma del tubo, allo spessore della parete, al metodo di caricamento e alla configurazione finale.

Può tagliare buchi e fessure?

SÌ. L'economica macchina per il taglio di tubi con laser a fibra può eseguire tagli di fori, scanalature, tagli di contorni e rifilature di estremità oltre al taglio di tubi alla giusta lunghezza.

3kW sono sufficienti per la mia applicazione?

Una sorgente laser da 3 kW è adatta per molte applicazioni comuni di lavorazione dei tubi. È generalmente più potente di un sistema da 2 kW per tubi di medio spessore e più economico di un sistema da 4 kW per esigenze di produzione moderate. La scelta corretta dipende dal materiale, dallo spessore, dalle dimensioni del tubo, dalla velocità di taglio, dal volume di produzione e dalla qualità dei bordi. Gli acquirenti dovrebbero fornire informazioni effettive sul pezzo per la valutazione.

Dovrei scegliere 2kW, 3kW o 4kW?

Scegli 2kW quando la maggior parte del lavoro coinvolge tubi a parete sottile e il controllo degli investimenti è la priorità. Scegli 3kW per una gamma equilibrata di comuni applicazioni in acciaio al carbonio, acciaio inossidabile e tubi zincati. Scegli 4 kW quando sono necessarie velocità di produzione più elevate, materiali più spessi o operazioni gravose continue.

Che precisione può raggiungere?

La precisione di posizionamento dichiarata è di ±0,03 mm, con una precisione di posizionamento ripetuta di ±0,03 mm. La precisione effettiva della parte dipende anche dalla rettilineità del tubo, dal bloccaggio, dalla calibrazione della macchina, dai parametri di taglio e dalle impostazioni del programma.

Supporto del produttore

EVER VIEW supporta i clienti nella selezione della macchina, nella configurazione, nella valutazione dell'applicazione, nel taglio dei campioni e nella preparazione pre-spedizione.

I clienti possono fornire dimensioni, materiale, spessore, requisiti di produzione e disegni del tubo per la revisione tecnica. È inoltre possibile discutere configurazioni personalizzate in base alle specifiche esigenze di lavorazione dei tubi.

Perché scegliere questa macchina?

Questo economico sistema di taglio laser per tubi da 3 kW offre un equilibrio pratico tra investimento, capacità di lavorazione e utilizzabilità quotidiana. È adatto agli acquirenti che necessitano di una soluzione laser a fibra per tubi metallici comuni, capacità di taglio di riferimento di circa 10–12 mm per acciaio al carbonio e 5–6 mm per acciaio inossidabile, programmazione digitale flessibile, bloccaggio universale e operazioni secondarie ridotte.

Rispetto ad una macchina da 2 kW, offre una maggiore capacità per materiali di medio spessore. Rispetto a una macchina da 4 kW, può offrire una soluzione più economica per gli acquirenti che non richiedono lo spessore massimo o una produzione continua ad alta velocità.

Richiedi una prova di taglio

La scelta di una macchina per il taglio di tubi dovrebbe basarsi sui pezzi reali piuttosto che sulle sole specifiche.

Invia a EVER VIEW la dimensione del tubo, il materiale, lo spessore, la lunghezza, il volume di produzione, la velocità di taglio richiesta e il disegno della parte per la valutazione dell'applicazione e la configurazione della macchina.
