EVER VIEW fornisce componenti ceramici sostitutivi per teste di taglio laser a fibra, supportando il posizionamento degli ugelli, l'isolamento elettrico e le funzioni di rilevamento dell'altezza nei gruppi di teste di taglio compatibili. Essendo un piccolo materiale di consumo installato vicino all'ugello, l'anello ceramico della testa di taglio laser funziona in un'area esposta a calore, spruzzi, polvere e impatti meccanici occasionali.
L'anello in ceramica corretto deve essere selezionato in base alla struttura effettiva della testa di taglio. Il diametro esterno, il diametro interno, l'altezza, la filettatura, la disposizione dei contatti e il design di montaggio possono variare tra i diversi modelli.
Per l'acquisto della sostituzione, EVER VIEW consiglia di fornire il modello della testa di taglio, il codice originale, le dimensioni o foto chiare. Il nostro team può fornire assistenza con la corrispondenza delle specifiche prima del preventivo e supportare le scorte di manutenzione o gli ordini all'ingrosso.

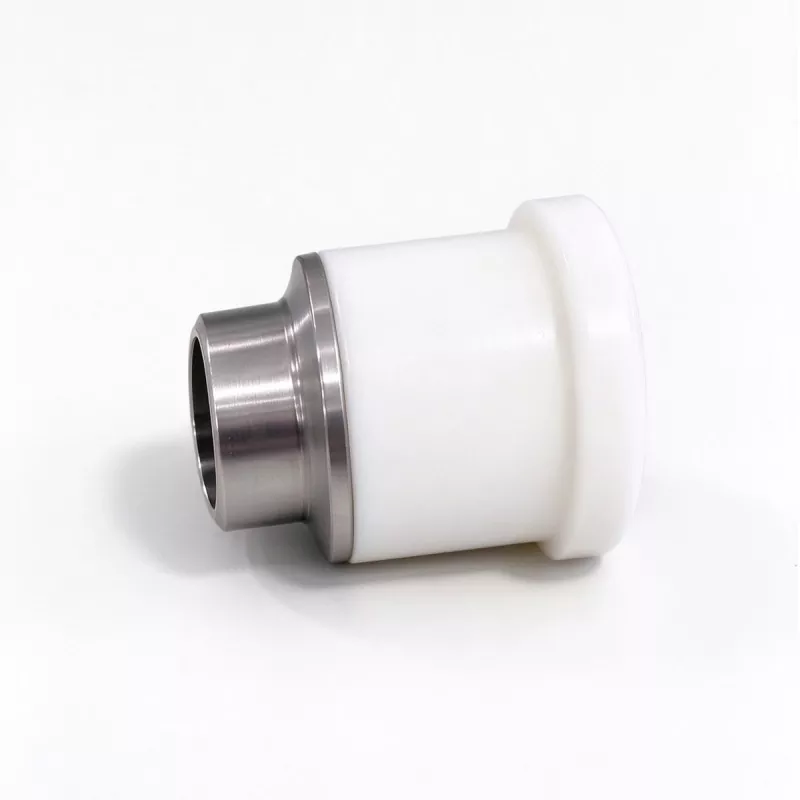

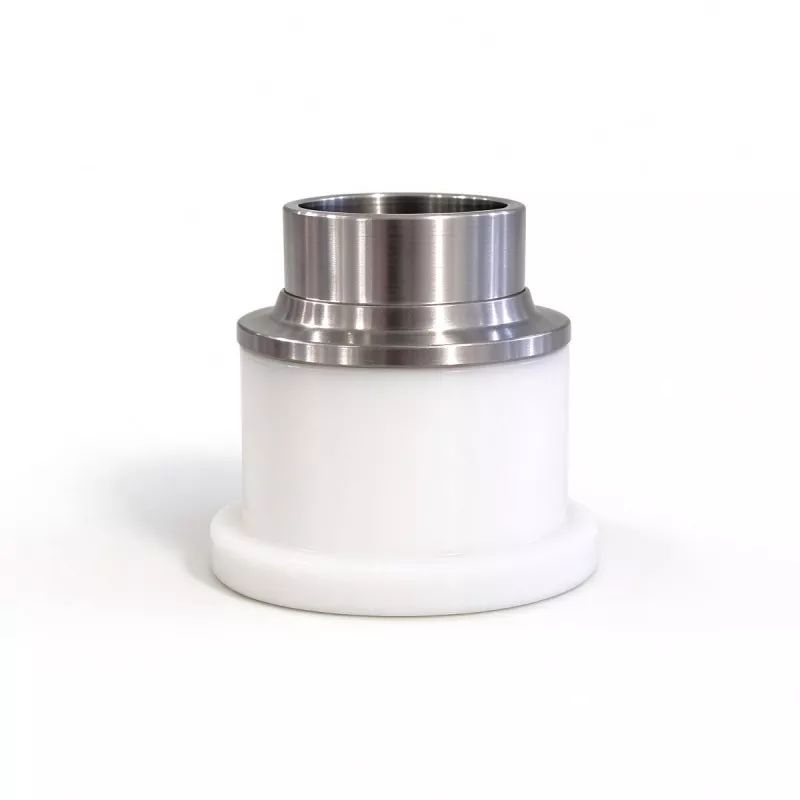

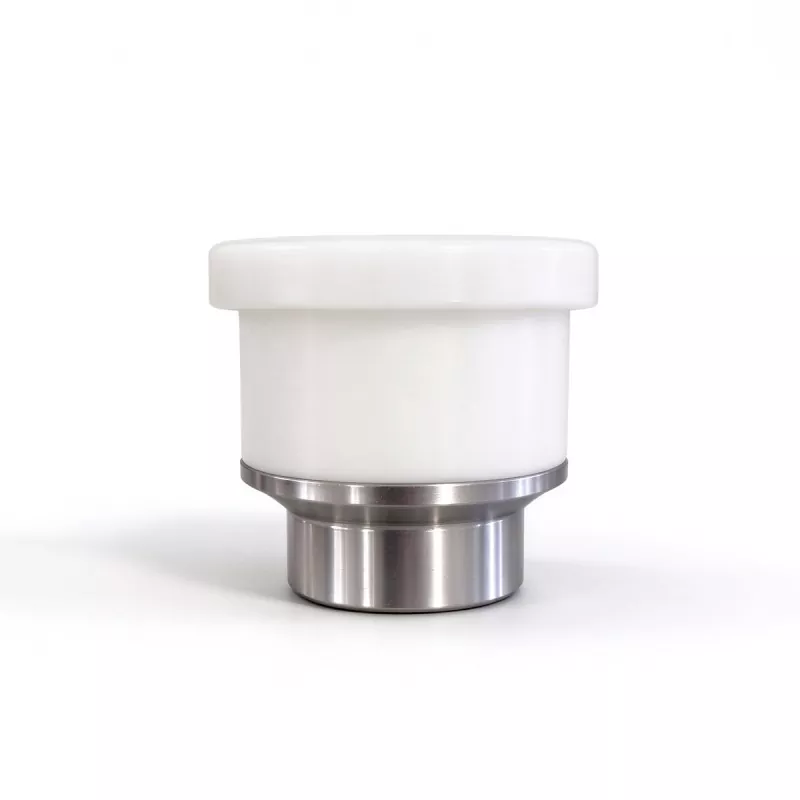

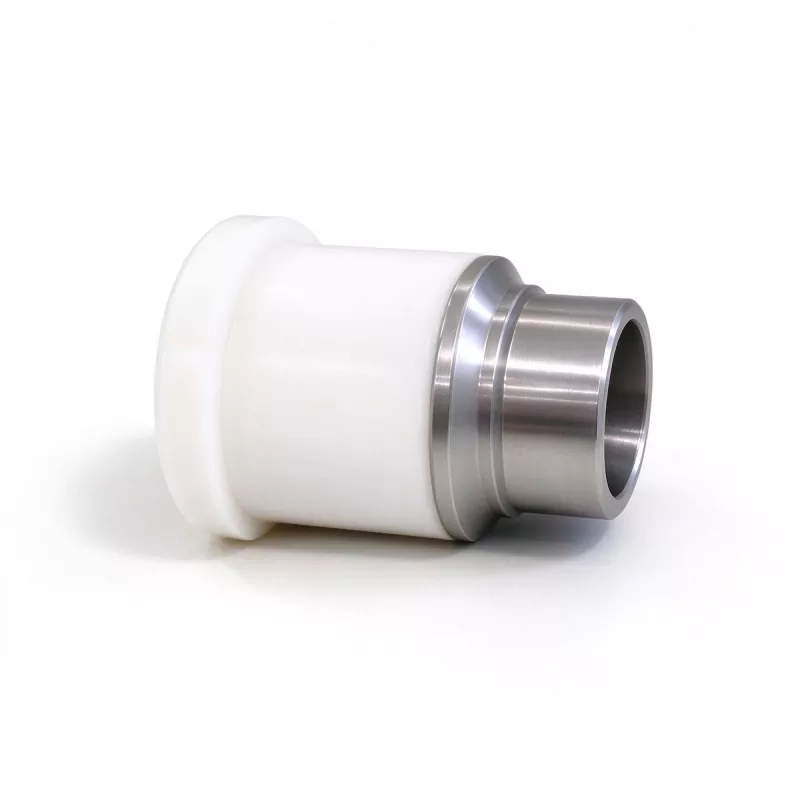

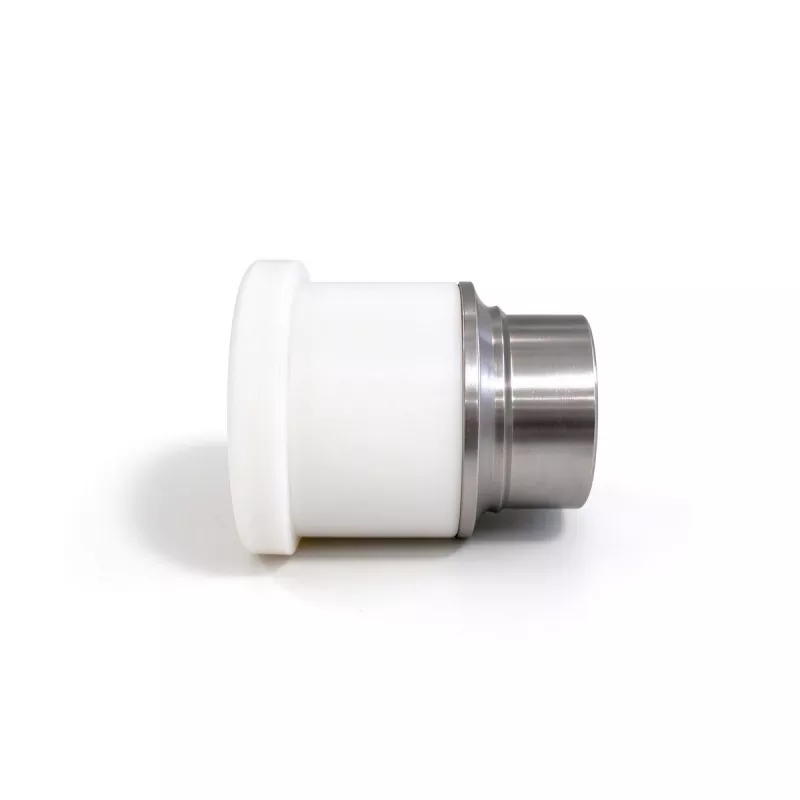

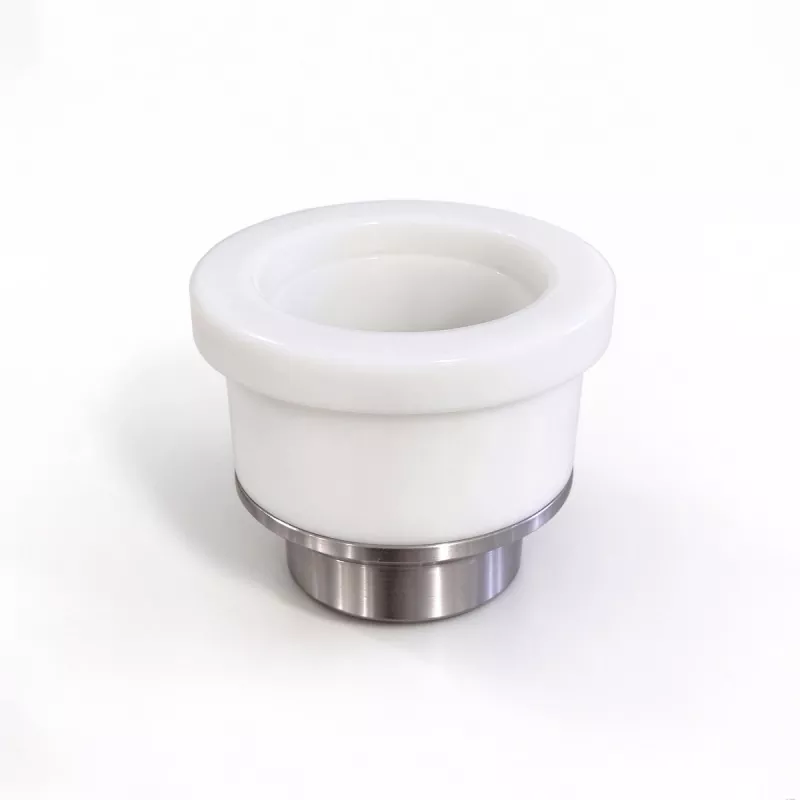

L'anello ceramico della testa di taglio laser è posizionato tra il gruppo della testa di taglio e i componenti relativi all'ugello. La sua struttura esatta dipende dal design della testa di taglio, ma generalmente contribuisce sia al posizionamento meccanico che all'isolamento elettrico.
Il corpo in ceramica e la relativa struttura di montaggio aiutano a mantenere il gruppo ugello nella posizione prevista. Le dimensioni e la concentricità corrette sono importanti perché l'ugello deve mantenere la relazione richiesta con il raggio laser.
Il materiale ceramico fornisce l'isolamento elettrico tra le parti conduttive selezionate della testa di taglio. Questa caratteristica è importante nelle teste di taglio che utilizzano il rilevamento capacitivo dell'altezza per monitorare la distanza tra il gruppo ugello e il pezzo metallico.
Nelle teste di taglio compatibili, l'anello in ceramica funziona insieme all'ugello e ai componenti di rilevamento anziché funzionare come un sensore indipendente.
Il corpo ceramico separa i componenti conduttivi rilevanti mantenendo la relazione meccanica richiesta dal gruppo sensore. A seconda del design specifico possono essere incorporati anche punti di contatto o inserti conduttivi.
Un anello in ceramica correttamente abbinato aiuta il gruppo relativo all'ugello a ritornare nella posizione prevista dopo la sostituzione. Dimensioni errate possono influire sull'adattamento del gruppo e potrebbero richiedere un'ulteriore risoluzione dei problemi del sistema di rilevamento dell'altezza.
L'anello ceramico della testa di taglio laser lavora vicino al pezzo, rendendolo vulnerabile a diverse condizioni pratiche di produzione.
Una lamiera deformata, un pezzo sollevato o un errore di programmazione possono portare la testa di taglio a contatto con il materiale. Dopo una collisione, il corpo in ceramica deve essere ispezionato per individuare eventuali crepe, scheggiature o spostamenti.
Il taglio continuo espone la zona inferiore della testa di taglio al calore e agli spruzzi di metallo. La contaminazione attorno all'anello in ceramica, all'ugello e all'area di contatto deve essere risolta durante la manutenzione ordinaria.
Un anello in ceramica danneggiato può creare sintomi che sembrano correlati all'ugello o al sistema di controllo dell'altezza. Tuttavia, non dovrebbe essere considerata automaticamente la causa di ogni problema di taglio.
Cercare crepe, bordi scheggiati, deformazioni, contaminazioni o allentamenti anomali. Se il corpo in ceramica è visibilmente danneggiato, evitare l'uso continuato fino a quando il componente non sarà stato valutato.
Laddove il design della testa di taglio includa contatti conduttivi, ispezionarne le condizioni secondo la procedura di manutenzione del produttore. Uno scarso contatto può influenzare il circuito di rilevamento.
Acquistare solo in base al diametro esterno può portare a una sostituzione errata. Diversi anelli in ceramica possono avere forme esterne simili pur utilizzando strutture di montaggio o disposizioni di contatti diverse.
Se disponibile, fornire il diametro esterno, il diametro interno e l'altezza complessiva. Le misurazioni dovrebbero essere prese dal componente originale piuttosto che stimate dalle fotografie.
Anche la dimensione della filettatura, l'interfaccia di montaggio e la posizione dei contatti possono determinare la compatibilità. L'interfaccia dell'ugello dovrebbe essere considerata insieme alla struttura dell'anello ceramico.
|
Articolo |
Informazioni da confermare |
|
Testa di taglio |
Marca e modello |
|
Diametro esterno |
Misurazione effettiva |
|
Diametro interno |
Misurazione effettiva |
|
Altezza |
Misurazione effettiva |
|
Filo |
Specifica della filettatura |
|
Contatto |
Disposizione dei pin o dei contatti |
|
Interfaccia dell'ugello |
Struttura dell'ugello compatibile |
|
Parte originale |
Numero di parte o etichetta |
Le specifiche finali dovrebbero essere confermate rispetto all'effettivo gruppo della testa di taglio.
Un anello ceramico della testa di taglio laser deve essere trattato come un materiale di consumo specifico per la testa di taglio piuttosto che come un accessorio universale.
Le teste di taglio possono differire per dimensioni dell'anello ceramico, filettature, caratteristiche di posizionamento e configurazioni di contatto. Anche i prodotti che sembrano simili potrebbero non essere intercambiabili.
Il codice originale, l'etichetta della confezione e il modello della testa di taglio forniscono riferimenti utili per identificare la sostituzione. Fotografie chiare possono ridurre ulteriormente la possibilità di una corrispondenza errata.
EVER VIEW può assistere gli acquirenti che non conoscono le specifiche esatte dell'anello in ceramica.
Fornire il produttore e il modello della testa di taglio. Se la testa di taglio ha una targhetta o un contrassegno del modello, includere una foto chiara.
Invia fotografie dell'anello in ceramica originale da diverse angolazioni, insieme alle misure disponibili, ai numeri delle parti e alle informazioni di contatto.
TESTA DI TAGLIO → PARTE VECCHIA → DIMENSIONI → FOTO → SPECIFICA
Questo processo è particolarmente utile per gli acquirenti esteri, le società di servizi laser e i distributori che acquistano pezzi di ricambio per macchine esistenti.
L'anello in ceramica è un componente di precisione e deve essere maneggiato con cura durante la sostituzione.
Verificare che il nuovo componente non presenti crepe, scheggiature o contaminazioni visibili. Controllare le dimensioni e la struttura di montaggio prima dell'installazione.
La ceramica può essere danneggiata da urti o forza eccessiva. Installare il componente secondo la procedura del produttore della testa di taglio ed evitare di serrare eccessivamente le relative parti di montaggio.
L'anello in ceramica non funziona da solo. Le sue condizioni dovrebbero essere considerate insieme all'ugello e agli altri componenti all'estremità inferiore della testa di taglio.
Dopo la sostituzione, verificare che l'ugello sia posizionato correttamente e che il relativo gruppo rimanga sicuro.
Se si utilizza il rilevamento capacitivo, verificare il normale funzionamento del rilevamento dell'altezza dopo la manutenzione prima di riportare la macchina alla normale produzione.
I componenti ceramici sostitutivi EVER VIEW sono destinati alle apparecchiature di taglio laser a fibra utilizzate in vari ambienti di fabbricazione dei metalli.
Le applicazioni tipiche includono la lavorazione di lamiere di acciaio al carbonio, acciaio inossidabile e alluminio per parti di macchinari, armadi, involucri e componenti metallici fabbricati.
Possono anche essere rilevanti per centri servizi di taglio laser, società di manutenzione di attrezzature, produttori di macchinari e distributori che mantengono più configurazioni di teste di taglio.
Il modello corretto è determinato dalla struttura della testa di taglio e non semplicemente dal materiale in lavorazione.
Sebbene un anello in ceramica sia un materiale di consumo relativamente piccolo, la sua indisponibilità può ritardare la manutenzione della testina di taglio.
Le fabbriche che utilizzano più macchine da taglio laser possono organizzare anelli in ceramica di ricambio in base al modello della testa di taglio e al numero della macchina. Ciò rende più semplice per i tecnici selezionare la sostituzione corretta.
I distributori di apparecchiature laser e le società di servizi possono richiedere diverse specifiche per le diverse macchine dei clienti. Confermare il modello prima dell'acquisto in blocco aiuta a evitare di immagazzinare parti incompatibili.
Il prezzo di acquisto di un anello in ceramica è basso rispetto al costo di un sistema di taglio laser completo, ma l'incoerenza dimensionale può comunque creare problemi di manutenzione.
Il corpo in ceramica, le caratteristiche di montaggio e la disposizione dei contatti devono corrispondere alle specifiche confermate. Le dimensioni coerenti aiutano a supportare l'assemblaggio ripetibile.
I componenti in ceramica devono essere adeguatamente protetti durante lo stoccaggio e il trasporto. Prevenire scheggiature e crepe prima dell'installazione fa parte di una gestione affidabile dei materiali di consumo.
Non esiste un intervallo di sostituzione universale per ogni testa di taglio. I requisiti di servizio effettivi dipendono dal funzionamento della macchina, dalle collisioni, dall'esposizione al calore, dalla contaminazione e dalle pratiche di manutenzione.
Crepe, scheggiature, deformazioni o altri danni fisici sono chiari motivi per ispezionare il componente e determinare se è necessaria la sostituzione.
Se l'anello in ceramica mostra un'usura anomala o il gruppo della testina di taglio non funziona come previsto, la sostituzione può essere considerata parte del processo di manutenzione.
Per un preventivo accurato, fornire il modello della testa di taglio, le informazioni sull'anello in ceramica originale, le dimensioni, la disposizione dei contatti, le foto e la quantità richiesta quando possibile.
Invia foto chiare dell'anello in ceramica, della testa di taglio e della confezione originale. Includere eventuali misure o codici disponibili.
Per ordini ripetuti o all'ingrosso, fornire in anticipo le quantità richieste e i modelli di teste di taglio. EVER VIEW può fornire assistenza con la conferma delle specifiche e la fornitura sostitutiva.
HAI BISOGNO DI UN ANELLO IN CERAMICA DI RICAMBIO?
Invia dettagli → Conferma modello → Verifica specifiche → Ottieni preventivo
Contatta EVER VIEW per l'abbinamento, la sostituzione e l'acquisto di grandi quantità di anelli in ceramica per teste di taglio laser a fibra.
Collisione con il pezzo, forza meccanica eccessiva o manipolazione impropria possono danneggiare il corpo ceramico. Anche il calore e la contaminazione della produzione possono contribuire al deterioramento, a seconda del design della testa di taglio.
Un anello in ceramica rotto non deve essere trattato come un normale componente riparabile. Poiché l'anello può far parte dell'isolamento e della struttura di rilevamento, è necessario seguire la procedura di manutenzione del produttore della testa di taglio prima di continuare a utilizzarla.
Alcuni modelli di teste di taglio incorporano contatti o inserti conduttivi come parte del circuito capacitivo di rilevamento dell'altezza. La loro esatta disposizione varia a seconda del modello di testa di taglio.
SÌ. L'altezza complessiva è una delle dimensioni che può influenzare il modo in cui il gruppo della testa di taglio inferiore si adatta insieme. Dovrebbe essere abbinato alle specifiche originali piuttosto che selezionato solo in base al diametro esterno.
Solo se le dimensioni, la struttura di montaggio, la disposizione dei contatti e altre specifiche pertinenti sono confermate compatibili. L'aspetto simile non garantisce l'intercambiabilità.
Fornire viste anteriori, posteriori e laterali dell'anello in ceramica, oltre a una foto dell'etichetta del modello della testa di taglio. Una misurazione con un righello, un calibro o altro riferimento adatto può rendere l'identificazione più accurata.
